รายละเอียด

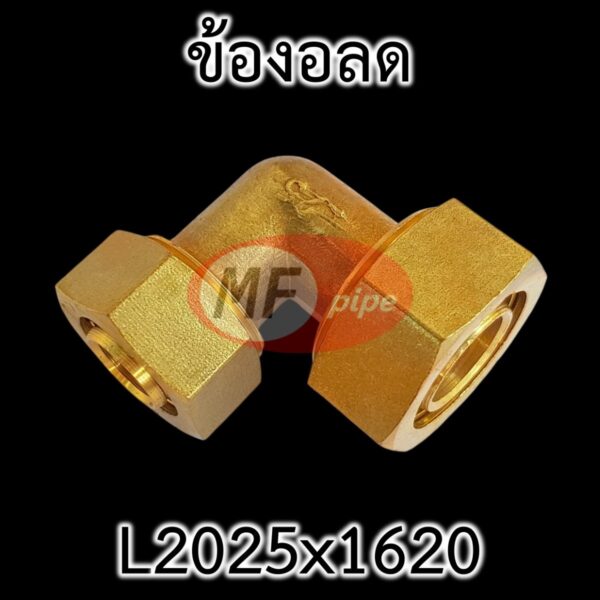

ข้องอลด PAP ทองเหลือง L2025x1620 ด้านนึงใช้สำหรับติดตั้งกับท่อขนาด 2025 (25 มม.) ส่วนอีกด้านติดตั้งกับท่อขนาด 1620 (20 มม.)
ขนาด 2025 (25 มม.) เทียบเท่าท่อทั่วไปคือ 3/4″ (6 หุน)
ขนาด 2025 ตามในมาตรฐาน ASTM F1282 คือ 3/4″ (6 หุน)
ขนาด 1620 (20 มม.) เทียบเท่าท่อทั่วไปคือ 1/2″ (4 หุน)
ขนาด 1620 ตามในมาตรฐาน ASTM F1282 คือ 5/8″ (5 หุน)
ข้อต่อ PAP แบบทองเหลือง จะติดตั้งยากกว่าข้อต่อ PAP แบบพลาสติก เนื่องจากท่อ PAP ส่วนประกอบหลักเป็นพลาสติก (ชั้นตรงกลางเป็นอลูมิเนียม) จะมีความยืดหยุ่นใกล้เคียงกันกับข้อต่อแบบพลาสติก ทำให้จุดที่สัมผัสกันระหว่างท่อกับข้อต่อ แนบสนิทกันมากกว่า กันรั่วซึมได้ดีกว่าข้อต่อแบบทองเหลือง
ดังนั้น ข้อต่อ PAP แบบทองเหลือง จึงถูกออกแบบมาให้มีแหวนซีลซิลิโคนที่อยู่ตรงแกนในของข้อต่อหนาเป็นพิเศษ เพื่อทำหน้าที่เพิ่มความยืดหยุ่น แนบสนิทของจุดสัมผัสระหว่างท่อกับข้อต่อ และเพิ่มการป้องกันรั่วซึมให้ดียิ่งขึ้น
ทำให้การติดตั้งข้อต่อ PAP แบบทองเหลือง ต้องเน้นเป็นพิเศษ ต้องออกแรงขันอัดมากกว่าการติดตั้งข้อต่อ PAP แบบพลาสติกเป็นเท่าตัว และต้องใช้อุปกรณ์บานท่อที่สามารถลบคมปากท่อได้ด้วย
ข้อต่อ PAP ใช้ได้ทั้งกรณีเดินลอย นอกผนัง และเดินฝังในผนัง หรือฝังดิน
ท่อ PAP มาเป็นม้วน ตัดตามความยาวที่ต้องการ ไม่ต้องใช้ข้อต่อตรงเลย
ท่อ PAP ดัดโค้งได้ ไม่ต้องใช้ข้องอ นอกจากจะประหยัดค่าข้อต่อแล้ว ที่สำคัญกว่าคือ ไม่ทำให้เกิดแรงดันตก หรืออัตราการไหลลดลง (ข้องอ อาจจะทำให้เกิดแรงดันตก อัตราการไหลลดลง)
ข้องอลด ใช้ในกรณีที่ จำเป็นต้องมีการเปลี่ยนขนาดท่อ และมีการเดินท่อเลี้ยวโค้ง 90 องศา ยกตัวอย่างเช่น กรณีเดินท่อลมเมนขนาดใหญ่ แล้วเดินท่อย่อยเป็นท่อขนาดเล็กลง โดยการใช้ข้อต่อสามทางลดในแต่ละจุดที่เดินท่อย่อย จนถึงจุดสุดท้าย ก็จะมีทางเลือกคือ
1. เดินท่อเมน ดัดโค้ง จุดใช้งานสุดท้าย ก็จบด้วยท่อขนาดเท่าท่อเมนเลย
2. ใส่ข้องอลด แล้วจบจุดสุดท้ายด้วยท่อย่อยขนาดที่เล็กลง
กรณีอื่น ๆ เช่น การเดินท่อเลี้ยวโค้งในระนาบเดียวกัน (เช่น ผนังฝั่งเดียวกัน) มุมในของผนัง หรือแม้แต่มุมนอกของผนัง ก็สามารถดัดโค้งได้
คลิกอ่านบทความเกี่ยวกับการดัดโค้งท่อ
กรณีดัดโค้งกว้าง ๆ ก็สามารถทำได้ด้วยมือเปล่า เพียงแค่กระจายแรง ค่อย ๆ ดัด อย่าดัดหรือหักทันทีทันใด เพื่อป้องกันไม่ให้ท่อบี้หรือพับก็พอ
แต่กรณีถ้ามีการดัดโค้งแคบ ๆ จำเป็นต้องใช้สปริงดัดท่อ โดยที่มีทั้งแบบสอดในท่อ และสวมนอกท่อ
สปริงแบบสอดในท่อ จะใช้ดัดได้เฉพาะปลายท่อ ส่วนสปริงสวมนอกท่อ จะมีประโยชน์มาก สามารถดัดได้ทุกส่วนของท่อเลย
การติดตั้งข้อต่อ PAP ชนิดทองเหลือง ต้องใช้อุปกรณ์บานท่อและลบมุม ทุกครั้ง (ไม่ควรใช้แค่อุปกรณ์บานท่อแบบธรรมดา ที่ไม่ได้มีตัวลบมุม) ทั้งที่เป็นการติดตั้งครั้งแรก หรือมีการถอดข้อต่อที่ติดตั้งไปแล้วออกมาแล้วติดตั้งใหม่
โดยการสอดเข้าไปที่รูในของปลายท่อ แล้วหมุนอุปกรณ์ ปาดมุมปลายท่อให้เนื้อพลาสติกหลุดออก เป็นมุมเอียง เพื่อที่ปลายท่อจะไม่ไปขูดแหวนซีลซิลิโคนจนปลิ้นหรือฉีกขาด และทำการสอดเข้า-ออกสักหลาย ๆ รอบ เพื่อขยายรูในของปลายท่อเล็กน้อย ตามรูป หลังจากนั้น ค่อยเอาแกนในของข้อต่อมาเสียบเข้าไป ตามขั้นตอนการติดตั้งต่อไป
ตอนเสียบท่อเข้ากับแกนในของข้อต่อ ต้องดันท่อให้สุด ให้ปลายท่อชนบ่าในของข้อต่อ
วิธีการอ่านโค้ดสินค้า (Product Code):
S = ต่อตรง
L = ข้องอ
T = สามทาง
1216 = ใช้ต่อกับท่อ ขนาด 1216
1620 = ใช้ต่อกับท่อ ขนาด 1620
2025 = ใช้ต่อกับท่อ ขนาด 2025
2632 = ใช้ต่อกับท่อ ขนาด 2632
1/2″ = เกลียวประปา (BSP) ขนาด 1/2″ (4 หุน)
3/4″ = เกลียวประปา (BSP) ขนาด 3/4″ (6 หุน)
1″ = เกลียวประปา (BSP) ขนาด 1″ (1 นิ้ว)
M = เกลียวนอก
F = เกลียวใน
